1. sợi quang (ITU-T G.657A2)

Đặc trưng	Đơn vị	Giá trị được chỉ định
Đặc điểm quang học
Loại sợi		Chế độ đơn Silica pha tạp
Suy giảm @1310nm @1550nm	db/km	Nhỏ hơn hoặc bằng 0,4 Nhỏ hơn hoặc bằng 0,3
Hệ số phân tán @1288-1339nm @1550nm @1625nm	PS/(NM.KM)	Nhỏ hơn hoặc bằng 3,5 Ít hơn hoặc bằng 18 Ít hơn hoặc bằng 22
Bước sóng phân tán bằng không	nm	1300-1324
Không phân tán độ dốc	ps/(nm².km)	Nhỏ hơn hoặc bằng 0,092
Chế độ phân cực phân tán pmd sợi cá nhân tối đa Giá trị thiết kế liên kết PMD	ps/km1/2	Nhỏ hơn hoặc bằng 0,2 Nhỏ hơn hoặc bằng 0,1
Bước cắt cáp λcc	nm	Nhỏ hơn hoặc bằng 1260
Đường kính trường chế độ (MFD) @1310nm	μm	8.6±0.4
Đặc điểm hình học
Đường kính ốp	μm	125.0±0.7
Ốp không mạch	%	Nhỏ hơn hoặc bằng 1.0
Đường kính lớp phủ (lớp phủ chính)	μm	245±10
Lớp phủ/lớp phủ đồng tâm	μm	Nhỏ hơn hoặc bằng 12.0
Lỗi đồng tâm lõi/ốp	μm	Nhỏ hơn hoặc bằng 0,6
Curl (bán kính)	m	Lớn hơn hoặc bằng 4
Đặc điểm cơ học
Kiểm tra bằng chứng Tắt dòng	GPA % KPSI	Lớn hơn hoặc bằng 0,69 Lớn hơn hoặc bằng 1.0 Lớn hơn hoặc bằng 100
Sự suy giảm phụ thuộc uốn cong 10 lượt, đường kính 30 mm @1550nm 10 lượt, đường kính 30 mm @1625nm 1 lần lượt, đường kính 20 mm @1550nm 1 lần lượt, đường kính 20 mm @1625nm 1 lần lượt, đường kính 15mm @1550nm 1 lần lượt, đường kính 15mm @1625nm	DB DB DB DB DB DB	Nhỏ hơn hoặc bằng 0,03 Nhỏ hơn hoặc bằng 0,1 Nhỏ hơn hoặc bằng 0,1 Nhỏ hơn hoặc bằng 0,2 Nhỏ hơn hoặc bằng 0,5 Nhỏ hơn hoặc bằng 1.0
Sự phụ thuộc nhiệt độ gây ra suy giảm -60 độ ~ +85 độ @1310 & 1550nm	db/km	Nhỏ hơn hoặc bằng 0,05

2. cáp quang

2.1 Xây dựng cáp

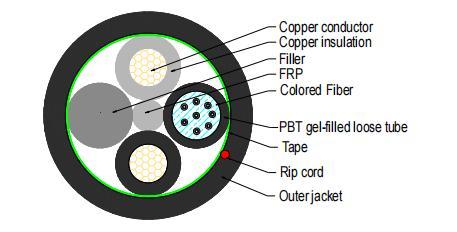

Optical And Electrical Hybrid Cable GDFHTH-8G

2.1.1 Đơn vị năng lượng

Số lượng cáp điện	2
Kích thước dây dẫn	2,5mm², lớp 5, theo IEC60228
Cách nhiệt	XLPE, Brown & Blue

2.1.2 Đơn vị sợi

Số lượng sợi		4fo, 8f
Ống lỏng lẻo	Vật liệu	PBT, đầy gel
	Màu sắc	Trắng
	Đường kính (mm)	2.7±0.1

2.1.3 Cáp lai & dữ liệu cơ học

Lắp ráp	Cáp đồng với cáp sợi
Chất làm đầy	Pp filler
Gói	Băng polyester
Áo khoác ngoài	Lszh, màu đen
Đường kính ngoài (mm)	1,5mm²: 9,0 ± 0,3; 2,0mm²: 9,7 ± 0,3; 2,5mm²: 11,0 ± 0,3
Bán kính uốn tối thiểu	Cài đặt: 15D; Hoạt động: 10d
Độ bền kéo (n)	Ngắn hạn: 600; Dài hạn: 200
Crush (N/100mm)	Ngắn hạn: 1000; Dài hạn: 300

2.2 Dữ liệu môi trường

Phạm vi nhiệt độ hoạt động/cài đặt	-40 độ đến +70 độ
2011/65/EU (ROHS)	Băng polyester
Dễ cháy	IEC 60332-1

2.3 Tính chất điện

Điện trở dây dẫn (dây đơn)	2,5mm²: nhỏ hơn hoặc bằng 7,98Ω/km
Sức mạnh điện môi	AC 2500V, 5 phút
Xếp hạng	300V

3 đánh dấu và đóng gói

3.1 Đánh dấu cáp

Vỏ bọc phải được đánh dấu bằng các ký tự màu trắng trong khoảng thời gian một mét với thông tin sau. Đánh dấu khác cũng có sẵn nếu được khách hàng yêu cầu.

(1) Đánh dấu chiều dài

(2) Loại cáp và số lượng sợi

(3) Tên của nhà sản xuất

(4) Năm sản xuất

(5) Được yêu cầu bởi khách hàng

e.g.

0030M GDFHTH-4G.657A 2+2*2.5mm² Cenrf 2024

0030M GDFHTH-8G.657A 2+2*2.5mm² Cenrf 2024

3.2 Đóng gói cáp

Mỗi chiều dài của cáp phải được vết thương trên một cuộn riêng biệt. Độ dài tiêu chuẩn của cáp phải là 1000m, chiều dài cáp khác cũng có sẵn nếu được khách hàng yêu cầu.

Cả hai đầu của cáp phải được niêm phong. Các đầu sẽ được buộc chặt vào cuộn. Ít nhất 1,5 mét đầu trong của cáp sẽ được duy trì cho mục đích thử nghiệm.

Chú phổ biến: Cáp hybrid quang học và điện
