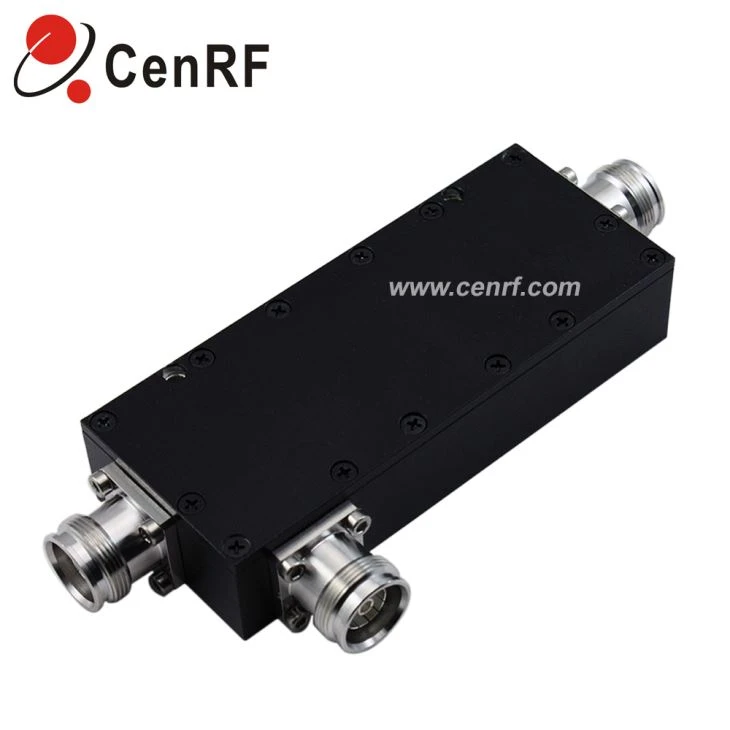

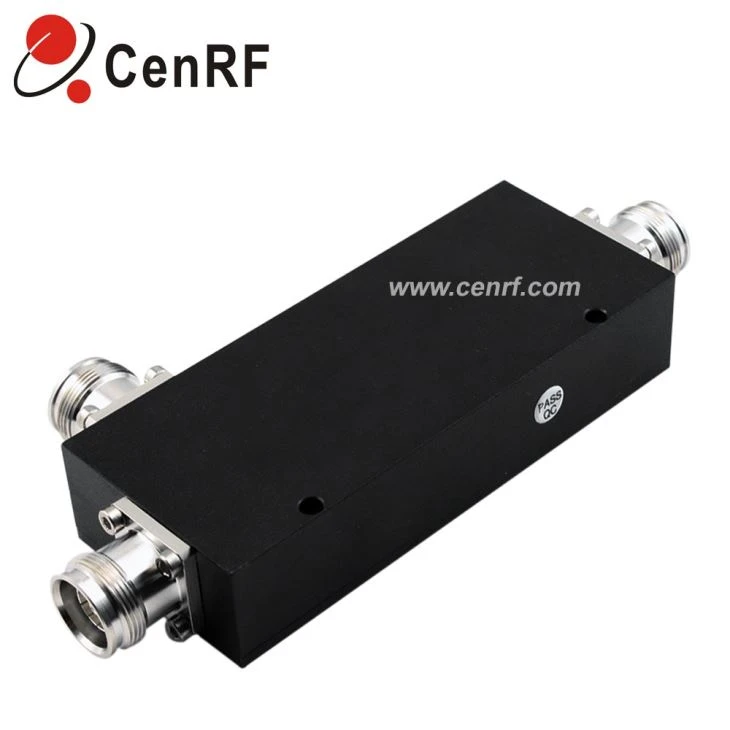

Bộ ghép hướng 698-2700MHz 4.3-10 Nữ
Bàn giao quyền lực cao
4.3-10 Kết nối nữ
Gửi yêu cầu
Product Details ofBộ ghép hướng 698-2700MHz 4.3-10 Nữ
Những đặc điểm chính
Loss Mất chèn thấp, PIM thấp VSWR thấp
Công suất cao
4.3-10 Kết nối nữ
Thông số kỹ thuật Điện | |||||
Dải tần số | 698 - 2700 MHz | ||||
Khớp nối (dB) | 5 6 7 10 15 20 30 40 | ||||
Mất chèn (dB) | ≤2,15 1,7 1,4 0,8 0,5 0,3 0,3 0,3 | ||||
| Ripple trong dải (dB) | ± 1.0 ± 1.0 ± 1.0 ± 1.0 ± 1.2 ± 1.2 ± 1.5 ± 1.5 | ||||
PIM (IM3) | ≤-150dBc @ 2x20W | ||||
| Trả lại lỗ / VSWR | -19dB / 1,25 | ||||
| Chỉ thị | ≥20dB | ||||
Xử lý năng lượng | 500W | ||||
Sự phụ thuộc đầu vào | 50Ω | ||||
Thông số kỹ thuật môi trường | |||||
Nhiệt độ hoạt động | Ngoài trời hoặc trong nhà, IP65 | ||||
Độ ẩm tương đối | 5 đến 95% | ||||
Nhiệt độ hoạt động | -40 đến + 70oC | ||||
Thông số kỹ thuật cơ | |||||
loại trình kết nối | 43.-10 Nữ | ||||
Vật chất | Khoang: Nhôm; Đầu nối: Đồng | ||||
Chế biến | Dây dẫn bên trong mạ bạc | ||||
Cân nặng | 0,68Kg @ 5/6/7/10 / 15dB; 0,58Kg @ 20/30 / 40dB | ||||
Kích thước | 200,5x68,8x32mm @ 5/6/7/10 / 15dB; 150x69x36mm @ 20/30 / 40dB | ||||
Kích thước

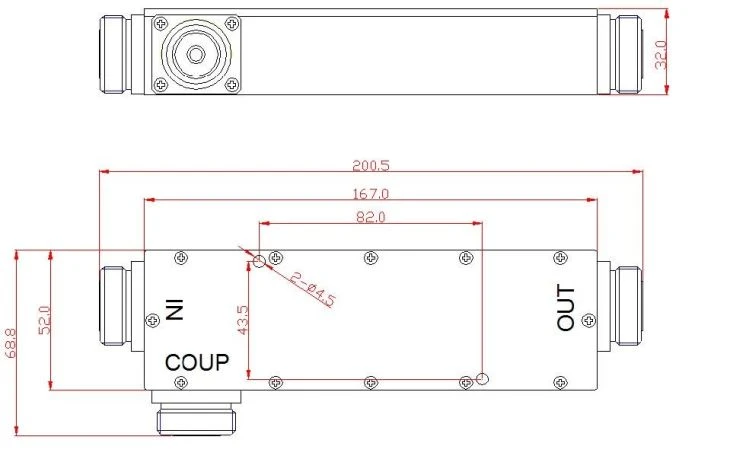

5dB, 6dB, 7dB, 10dB, 15dB:

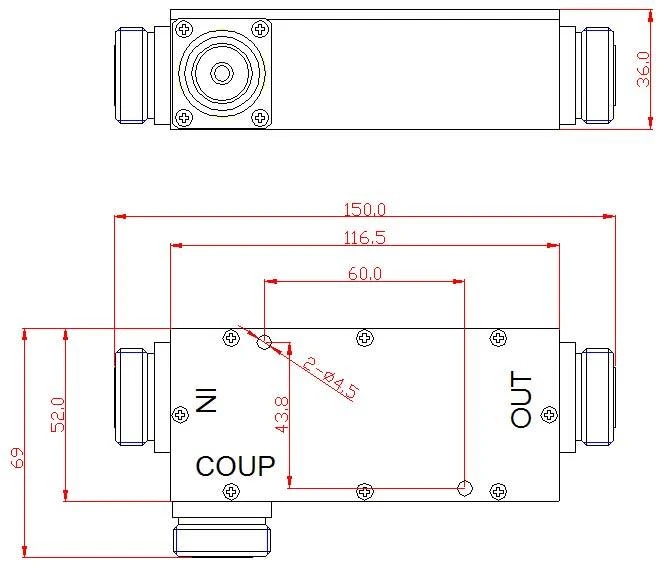

20dB, 30dB, 40dB:
